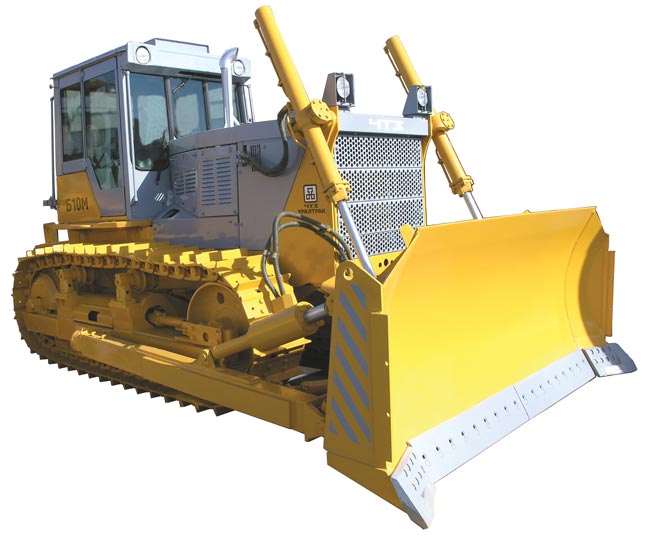

Бульдозер Б10М (Б-10) с гидромеханической трансмиссией

Бульдозерно-рыхлительный агрегат Б10М (ГМТ) общего назначения тягового класса 10 с гидромеханической трансмиссией, является результатом модернизации бульдозеров типа Б10 (бульдозера Б-10).
Бульдозер Б10М (Б-10М) предназначен для разработки грунтов I - III категории без предварительного рыхления, грунтов IV категории с предварительным рыхлением, а также трещиноватых скальных пород и мерзлых грунтов при температуре грунта до -5°С.
При агрегатировании тяговой лебедкой бульдозер Б10М  (Б-10М) может использоваться для выполнения специальных работ в строительстве, лесозаготовительных и транспортных работ, а также при проведении аварийно-спасательных мероприятий.
Бульдозер Б10М может эксплуатироваться в условиях умеренного и холодного климата при температурах окружающего воздуха  от плюс 40°С до минус 50°С, на высоте до 3000 м над уровнем моря, при высокой запыленности, а также в условиях тропического климата (тропическое исполнение).

Рабочее место оператора

 Для работы в районах с пониженными отрицательными температурами кабина  бульдозера Б10М  оснащается двойными стеклопакетами с улучшенным уплотнением. По заказу устанавливается независимый отопитель «Аэртроник». Все это поддерживает комфортную положительную температуру в кабине в холодных условиях даже при остановленном двигателе.

Современный интерьер кабины, удобное расположение органов управления трактором и навесным оборудованием, подрессоренное и регулируемое сиденье, солнцезащитная шторка, хорошо читаемая панель приборов и сигнализация позволяют оператору чувствовать себя комфортно и работать более производительно.

Трансмиссия и ходовая система бульдозера Б10М (Б-10М)

Гидромеханическая передача обеспечивает:

• автоматическое регулирование скорости движения в зависимости от соответствующих внешних нагрузок;
• переключение передач без разрыва потока мощности и быстрый реверс;
• снижение динамических нагрузок в силовой передаче.

Ресурс ходовой системы бульдозера Б10М (Б-10М) увеличен благодаря применению:

• опорных катков с подшипниками скольжения;
• уплотнений Duo Conе в опорных и поддерживающих катках, в направляющих колёсах;
• ведущих колёс со сменными зубчатыми сегментами;
• гусениц с уплотнёнными шарнирами и башмаком из стали с высокими физикомеханическими свойствами и креплением специальными болтами.

Гидротрансформатор   обеспечивает автоматическое бесступенчатое изменение частоты вращения и крутящего момента на выходном валу
Планетарная коробка передач   имеет 3 передачи вперед и 3 передачи назад с гидропереключением передач и реверса
Карданная передача   упрощает сборку трансмиссии и позволяет устанавливать двигатель на амортизаторах,что снижает уровень вибрации.
Самоподжимное уплотнение типа. Duo Cone   с резиновыми уплотнительными кольцами из фторсиликоновой резины и металлическими кольцами.
Опорные катки с подшипниками скольжения   спроектированные по классической схеме, где в качестве антифрикционного материала используется бронза.
Сегменты ведущих колес   обеспечивают высокий ресурс работы и легкость замены.
Башмак гусеницы   из стали с высокими физикомеханическими свойствами и креплением специальными болтами.

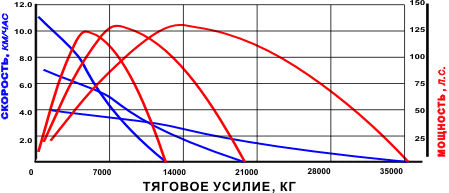

Теоретическая тягово-скоростная характеристика трактора T-10M с гидромеханической трансмиссией

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

Двигатель бульдозера Б10М (Б-10М)

Трансмиссия бульдозера Б10М (Б-10М)

Гидромеханическая с трёхколёсным одноступенчатым гидротрансформатором, трёхскоростной планетарной реверсивной коробкой передач (подробнее).

Скорость движения при отсутствии буксования, км/ч:

Бортовой редуктор двухступенчатый с цилиндрическими шестернями и плавающей шестерней на второй ступени:
Общее передаточное число.....14,79
Ведущее колесо с секторным зубчатым венцом и торцовым шлицевым креплением ступиц.

Рабочее место оператора бульдозера Б10М (Б-10М)

Одноместная каркасная кабина повышенной жёсткости с круговой обзорностью, соответствующая требованиям стандартов ГОСТ (ИСО) по шуму, вибрациям и экологии.
Для безопасности работы оператора по заказу устанавливается система защиты ROPS/FOPS (подробности).

Ходовая система бульдозера Б10М (Б-10М)

Тележка имеет трёхточечную подвеску с микроподрессоренной балансирной балкой.  Гусеницы с уплотнённым смазанным шарниром (особенности).

Заправочные емкости

Гидросистема

Масса эксплуатационная

Габаритные размеры бульдозера Б10М (Б-10М)
